豪威集团推出36V/3A高效同步降压转换器---WD1606S

9月26日-豪威集团,全球排名前列的先进数字成像、模拟、触屏和显示技术等半导体解决方案开发商,宣布推出其新一代的高压同步降压转换器——WD1606S。

WD1606S支持 4.5V 至 36V 的宽输入电压以及 -40℃ 到 125℃ 的宽工作温度下可持续输出3A电流,静态电流低至 85μA。可用于低串数电池(8 串电池以内)的应用,将电池包的电压转换为更低的电压给后级负载供电。得益于优秀的低静态电流,超低关断电流特性及优秀纹波和瞬态性能使其成为工业,电动工具,及消费电子市场DCDC产品的理想之选。

WD1606S通过降低轻负载时的开关频率以减少开关和栅极驱动损耗,在宽负载范围内实现了高效率,峰值电流控制模式带来了良好的瞬态响应能力。保护功能包括过流和短路保护、带自动恢复功能的热关断以及输入欠压保护。

WD1606S采用符合环保理念的SOP-8L-EP封装,底部大面积的散热焊盘使芯片具有良好的热阻性能,可在 -40℃ 至 +125℃ 的环境温度范围内工作,无惧恶劣的工作环境。

 豪威集团推出36V/3A高效同步降压转换器---WD1606S

WD1606S主要技术参数:

  • 宽输入电压:4.5V至36V

  • 宽输出电压范围:1V至24V

  • 最大输出电流:3A

  • 开关频率:400KHz

  • 内部集成低导通阻抗的功率管

  • 超低关断电流:2μA

  • 低静态电流:85μA

  • 短路、过流、过温和欠压保护

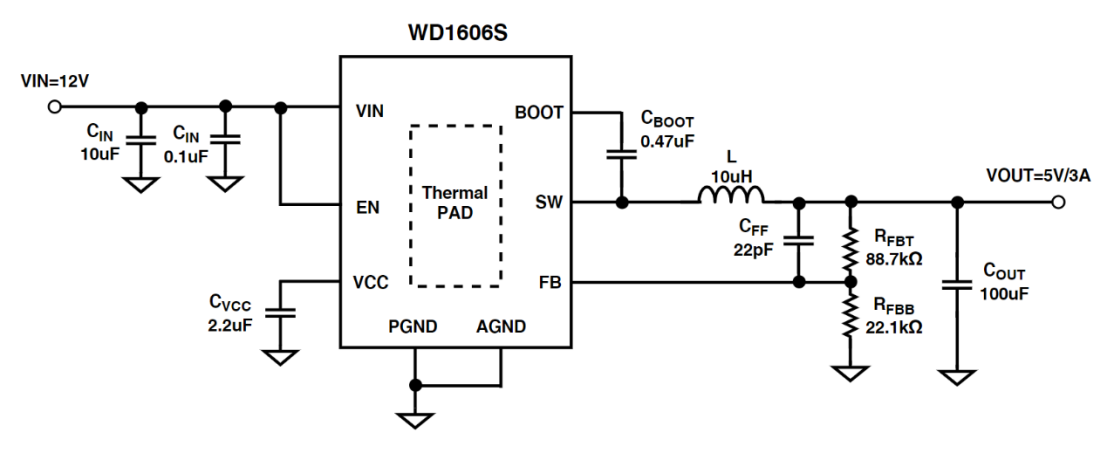

 WD1606S Typical application





WD1606S应用性能优势:

  • 低纹波(Low Ripple):

无论轻载或重载,均提供优异的纹波特性。




Vin=12V,Vout=5V,Iout=10mA时Ripple<19mV




Vin=12V,Vout=5V,Iout=3A时Ripple<17mV Ripple<19mV



  • 高效率(High Efficiency):

采用峰值电流控制模式,实现宽负载范围内的高效率。如下图




  • 良好的瞬态响应性能(Good Load Transient):

在12V输入和3.3V输出条件下,0.3A至3A负载变化下出色的瞬态响应。


Vin=12V,Vout=3.3V,Iout=0.3A~3A时 VPP<200mV





  • 良好的散热性能和封装可靠性(Good Thermal Performance):

下图是WD1606S在12V转5V带载3A的条件下持续工作1小时以上的测试图片。

在环境温度25度的情况,芯片最高温度只有61.1度。

良好的封装散热性能和低导通阻抗能够保证在恶劣的工作环境下始终保持稳定。




WD1606S 封装信息:


 SOP-8L-EP


目前,WD1606S已量产接受送样。欲了解更多信息,请联系豪威集团的销售代表:https://www.omnivision-group.com/about-haowei
